CZMY2-75/16（双臂）

您的位置：首页>产品中心>>煤矿用钻装锚机组

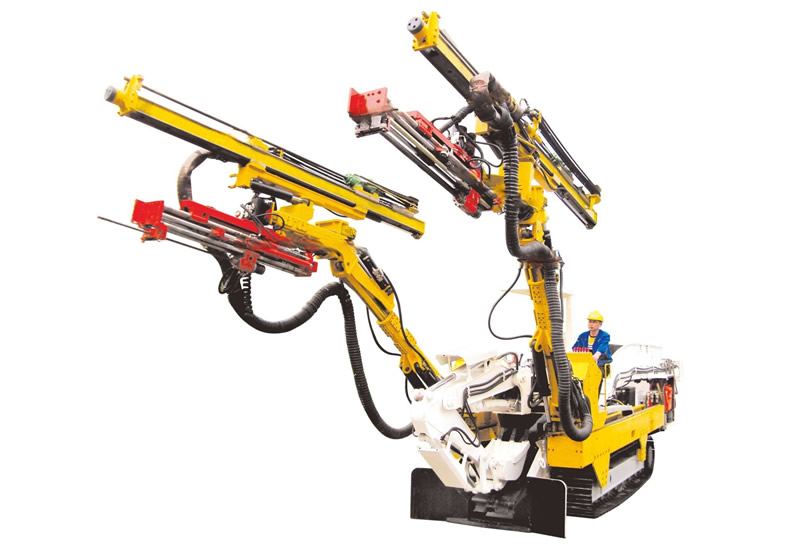

CZMY2-75/16（双臂）

简述：CZMY系列钻装锚机是一种集钻孔、破碎、钻锚、孔装载、运输、行走等功能于一体的综合钻孔与装载设备，具有多重功能。

全国咨询热线
0799-6796999

CZMY系列煤矿用钻装锚机组主要由工作机构（扒斗机构）、凿岩机构总成、前车架总成、后车架总成、运输装置总成、左伸缩平台总成、右伸缩平台总成、锚杆机总成、行走机构、液压系统、水系统、气路系统、电气系统等部件构成，其总体结构见下图1。

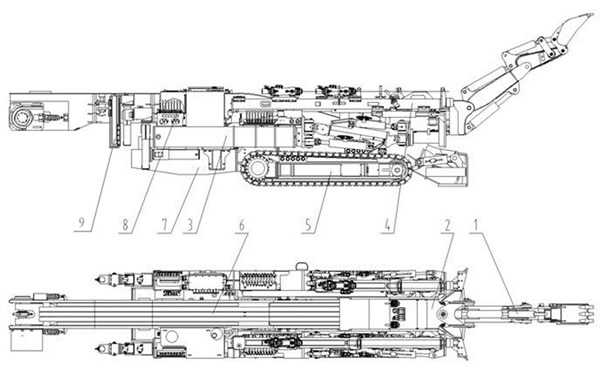

1.工作机构 2.前车架总成 3.左右伸缩平台总成 4.凿岩机构总成 5.行走机构

6.运输装置总成 7. 后车架总成 8. 液压系统 9.锚杆机总成

图1 CZMY系列煤矿用钻装锚机组总图

检测项目型号		单位	CZMY2-75/16
整机性能	适应巷道断面	m2	12
	装载能力	m3	120
	运输状态(长×宽×高)	mm	10650×1850×2250
	钻孔直径（爆破）	mm	φ33-φ76
	钻孔深度（爆破）	mm	2650
	钻杆长度（爆破）	mm	3040
	钻孔直径（锚杆)	mM	φ28-φ32
	钻进锚杆(索）孔深	m	0-18
	爆破钻臂数量/锚杆臂数量	台	2/2
	主电机功率	kw	90
	挖掘宽度	mm	4200/5600
	挖掘高度	mm	/28004500
	挖掘距离	mm	2100
	冲洗水压力	mpa	0.6-1.2
	供气压力	mpa	0.2-0.4
	爬坡能力（＜）	°	18
	整机重量(约）	kg	31500
凿岩系统	凿岩数量及功能		2合冲击凿岩/2台旋转凿岩
	冲击凿岩扭矩	N.m	320
	冲击凿岩压力	mpa	15
	冲击凿岩钻孔速度	m/min	0.8-2
	锚杆机钮矩	N.m	200-360
	锚杆机额定转数	r/min	450
支护系统	空顶支护最小面积(长×宽）	mm	3000×2000
	服务平台承载重量	kg	600
	服务平台尺寸(长×宽×高)	mm	-
控制器锚杆	智能遥控距离	m	＞40
控制器锚杆	智能遥控器数量	套	1/2
备注：新安标型号(具体以更新的煤安证为准)			CZMY2-90/16

带※为选配项，参数仅供用户选项时参考，我们保留设备更新而不事先通知的权利。

高配：锚杆机智能遥控控制；标准：锚杆机手动控制，供用户选用。
