侧卸装岩机（以下称本机）是以电机为原动机，带动液压泵产生液压能，通过多路阀控制压力油分别驱动行走液压马达和工作油缸执行相应的动作，即完成作业面物料（煤或岩石等矿渣）正装后转运到指定位置侧卸的工作过程。该机器主要由工作机构、履带行走、机架、液压系统、电气系统、机罩等6大部分组成（见图1）。

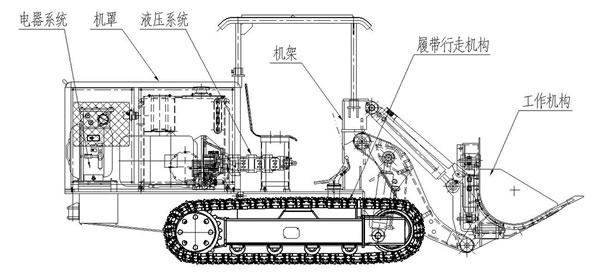

图1 侧卸装岩机结构示意图
本机主要用于水平、倾斜巷道掘进和采场装运煤、岩和矿物。本机电气设备为隔爆型，已取得煤安证和防爆合格证。
【 微信扫码咨询 】
江西蓝翔重工有限公司
销售热线：0799-6796999
0799-6796528
0799-6796139
售后热线：18807990078
何部长
地址：江西省萍乡市高新技术工业园北区工业大道5号
简述：ZCY系列全液压侧卸式装岩机为履带行走式无轨装载设备，主要用于煤巷、半煤岩巷、全岩巷中煤及岩石等物料的装载，该产品安全性能好、插入力大、机动灵活、全断面作业，并具有"一机多用"功能，产品获得了三项国家专利。
侧卸装岩机（以下称本机）是以电机为原动机，带动液压泵产生液压能，通过多路阀控制压力油分别驱动行走液压马达和工作油缸执行相应的动作，即完成作业面物料（煤或岩石等矿渣）正装后转运到指定位置侧卸的工作过程。该机器主要由工作机构、履带行走、机架、液压系统、电气系统、机罩等6大部分组成（见图1）。
图1 侧卸装岩机结构示意图
本机主要用于水平、倾斜巷道掘进和采场装运煤、岩和矿物。本机电气设备为隔爆型，已取得煤安证和防爆合格证。
检测项目 | 单位 | ZCY100R |
铲斗容积 | m3 | 1.0 |
铲斗宽度 | mm | 1700 |
最大卸载高度 | mm | 1750 |
最大卸载角度 | ° | 55 |
最大卧底深度 | mm | 700 |
行走速度 | m/s | 0.74 |
爬坡能力 | ° | ±20 |
额定牵引力 | kN | 40 |
最小离地间隙 | mm | 206 |
接地比压 | MPa | ≤0.1 |
工作机构 | MPa | 16 |
行走马达 | MPa | 21 |
油泵电机功率 | kW | 45 |
电压等级 | V | 660/1140 |
外型尺寸(长×宽×高） | mm | 5200×1700×2500 |
机重（不含油） | kg | 7500 |
本参数供用户选型时参考，我们保留设备更新而不事先通知的权利。
